Саморез оконный WS для оконного профиля сверло

Стандарт DIN — ISO 15480
наличие товара на складе
  • наличие во Владивостоке: в наличии
  • наличие в Хабаровске: в наличии
  • наличие в Южно-Сахалинске: в наличии
  • Ассортимент
  • Характеристики
  • Описание

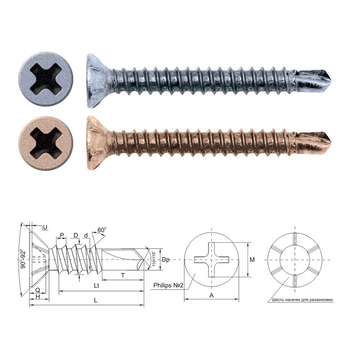

Обозначение

 3,9х13

 3,9х16

 3,9х19

 3,9х22

 3,9х25

 3,9х32

 3,9х35

 L, мм  12,3-13,37  15,3-16,7  18,3-19,7  21,3-22,7  24,3-25,7  31,3-32,7  34,3-35,7
 U, мм  0,8  0,8  0,8  0,8  0,8  0,8  0,8
 Q, мм  2,03-2,53  2,03-2,53  2,03-2,53  2,03-2,53  2,03-2,53  2,03-2,53  2,03-2,53
 A, мм  7,14-7,50  7,14-7,50   7,14-7,50  7,14-7,50  7,14-7,50  7,14-7,50  7,14-7,50
 P, мм  1,3-1,4  1,3-1,4  1,3-1,4  1,3-1,4  1,3-1,4  1,3-1,4  1,3-1,4
 D, мм  3,75-3,91  3,75-3,91  3,75-3,91  3,75-3,91  3,75-3,91  3,75-3,91  3,75-3,91
 d, мм  2,76-2,92  2,76-2,92  2,76-2,92  2,76-2,92  2,76-2,92  2,76-2,92  2,76-2,92
 Dp, мм  3,05-3,20  3,05-3,20  3,05-3,20  3,05-3,20  3,05-3,20  3,05-3,20  3,05-3,20
 H, мм  2,4-2,5  2,4-2,5  2,4-2,5  2,4-2,5  2,4-2,5  2,4-2,5  2,4-2,5
 T, мм  4,5-5,5  4,5-5,5  4,5-5,5  4,5-5,5  4,5-5,5  4,5-5,5  4,5-5,5
 Номинальный вес 1000 шт., кг  0,90  1,07  1,26  1,50  1,61  2,06  2,25
Характеристика Значение
Головка потайная с насечками для раззенковки, шлиц Philips No2, M = 4,5-5,1
Резьба частая
Наконечник усиленное сверло
Покрытие белый или желтый цинк
Материал сталь С1022
Длина резьбы Lt - полная

Головка: потайная с насечками для раззенковки, шлиц Philips No2, M = 4,5-5,1
Резьба: частая
Наконечник: усиленное сверло
Покрытие: белый или желтый цинк
Материал: сталь С1022
Длина резьбы: Lt - полная

Минимальный разрушающий момент: 3,4 Hм
Твердость сердцевины: 240-425 HV
Твердость поверхности: MIN 560 HV
Рекомендуемая угловая скорость завинчивания: 2500 об/мин

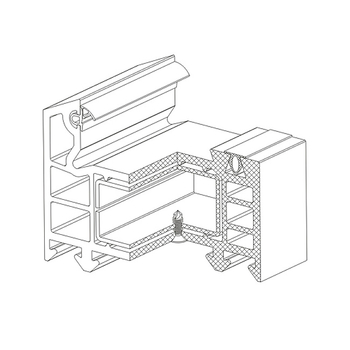

Стальные оцинкованные оконные саморезы со сверлом и насечками на конусной части головки в основном используются для крепления металлического профиля в рамных пластиковых конструкциях при производстве пластиковых окон. Такой вид крепежа подходит для ручной сборки и также для автоматических сборочных линий. Оконный саморез выполнен из высококачественной закаленной углеродистой стали С1022 с нанесением на него защитного слоя покрытия из белого или желтого цинка. Толщина оцинковки метиза до 7 мкм предотвращает повреждение его поверхности при сверлении. А благодаря специальным условиям термообработки самонарезающий шуруп приобретает твердость, необходимую для быстрого монтажа на автоматических производственных линиях. В конструктив самореза входит головка с глубоким и точным крестообразным шлицем под биту PH2, позволяющим избежать срывов биты при завинчивании, ускоряя при этом процесс. Шлиц подвергается лазерной центровке, что устраняет биение самореза при его монтаже. Потайная головка метиза имеет специальную конусную форму с раззенковочными насечками, препятствующими его выкручиванию. Эта конструктивная особенность оконного самореза позволяет монтировать крепеж заподлицо к поверхности скрепляемого материала, избегая при этом его деформации. Сверловидный наконечник и резьба с частым шагом по всей длине также обеспечивают быструю и качественную сборку пластиковых окон на современных автоматических линиях. Такой вид крепежа еще известен как оконные саморезы с буром или саморезы для пластиковых окон.
