Фасадный дюбель ДС-2 класса стандарт

ДС-2 - это универсальный дюбель, изготовленный из материалов высокой прочности. Подходит для всех видов фасадных систем, всех видов стеновых поверхностей, для любой теплоизоляции.

Основные преимущества фасадного дюбеля ДС-2

• Низкая теплопроводность: отсутствие мостиков холода в системе утепления фасада, что позволяет сократить толщину теплоизоляции на 15-20% в сравнении с дюбелем со стальным сердечником.
• Длительный срок эксплуатации: не менее 50 лет с гарантией завода-изготовителя.
• Широкий размерный ряд: возможность подобрать крепёж для нужд каждого Клиента.

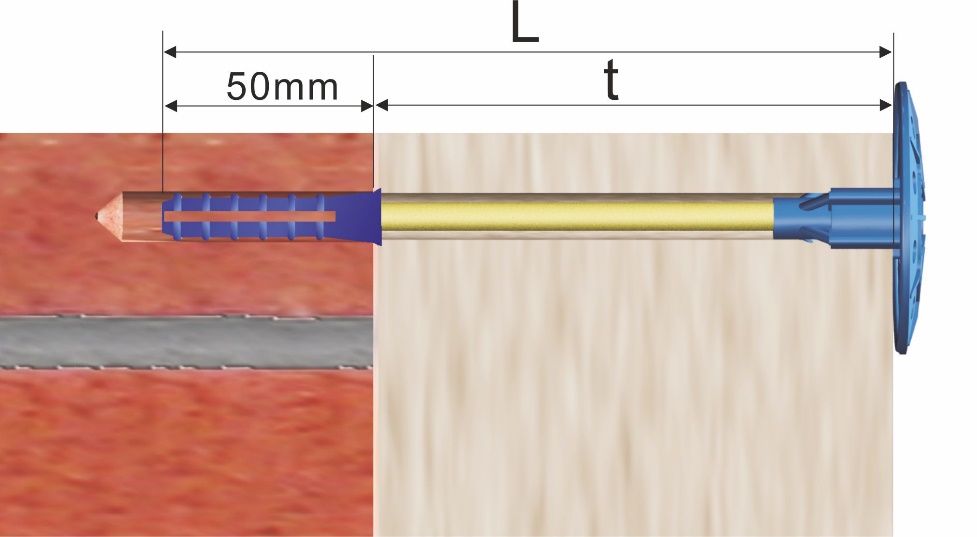

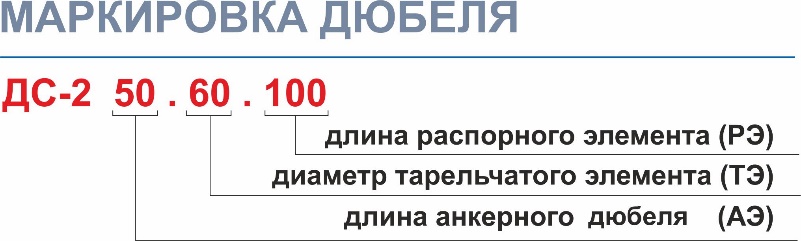

Длина распорного элемента анкера определяется как сумма длины анкерного элемента (50, 80 или 100 мм) и толщины слоя утеплителя.
Анкерный элемент на всю его длину должен входить в несущий слой стены.

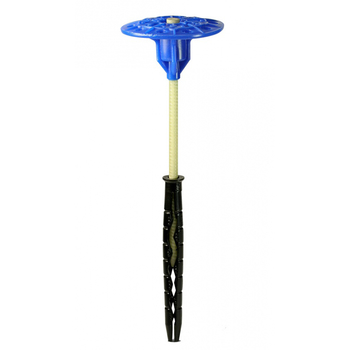

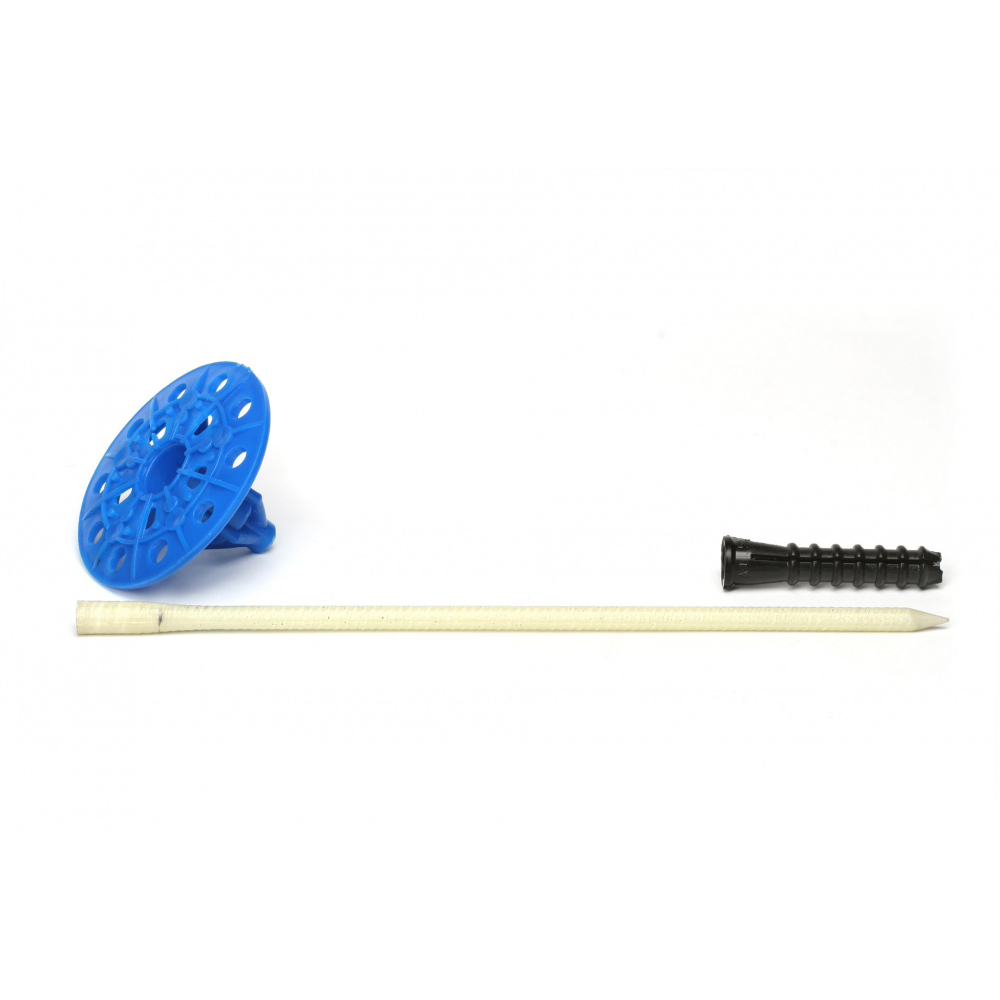

Дюбель ДС-2 состоит из следующих элементов:

Тарельчатого элемента (ТЭ)

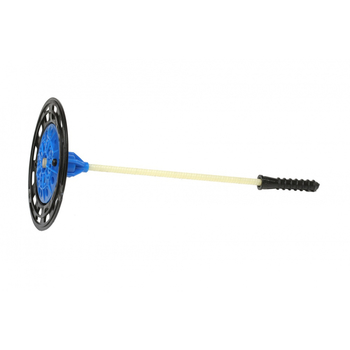

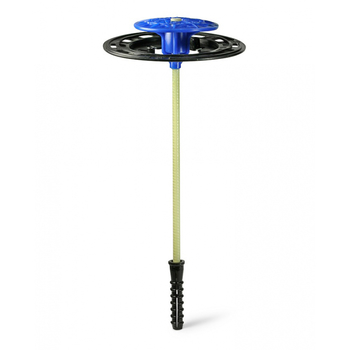

Изготовлен из полиэтилена высокой плотности. Диаметр держателя - 60 мм. Возможна установка совместно с расширительной шайбой из полиэтилена высокой плотности диаметром 100 мм (Ш100) для крепления теплоизолирующего слоя из материалов с большой деформативностью.

Стеклопластикового распорного элемента (РЭ)
Стержень диаметром 5,5 мм с анкерным уширением, выполняющим функцию головки.
Создаёт распирающее усилие в анкерном элементе для закрепления дюбеля в основании и объединяет анкерный (АЭ) и тарельчатый (ТЭ) элементы дюбеля.
Обеспечивает конструкции низкий коэффициент теплопроводности и отсутствие коррозии.

Анкерного элемента (АЭ)
Предназначен для закрепления дюбеля в материале основания.
Изготовлен из высокопрочного полиамида. Длина 50, 80 и 100 мм.

При креплении анкера следует учитывать, что минимально необходимое количество дюбелей для крепления теплоизоляции составляет 5-6 шт. на квадратный метр утепляемой стены. Точное количество дюбелей определяется расчетом.

Выбор крепления при установке фасадного дюбеля ДС-2

Дюбель ДС-2 с анкерным элементом длиной 50 мм рекомендуется для установки в несущие стены из полнотелого кирпича и тяжелых бетонов.

Дюбель ДС-2 с анкерным элементом длиной 80 мм рекомендуется для установки в стены из пустотелого кирпича и ячеистых бетонов, плотностью 600 кг/м³ и выше.

Дюбель ДС-2 с анкерным элементом длиной 100 мм рекомендуется для установки в основания из малопрочных стеновых материалов (пенобетон, газобетон) с плотностью ниже 600 кг/м³.

Рекомендации по установке дюбеля

• Через слой утеплителя в стене просверлите отверстие диаметром 10 мм (+0,4 мм).
• Глубина отверстия в несущей стене должна быть: 60-70 мм для анкерного элемента длиной 50 мм, 90-100 мм для анкерного элемента длиной 80 мм, 110-120 мм для анкерного элемента длиной 100 мм.
• Вставьте собранный дюбель в полученное отверстие (анкерный и тарельчатый элементы должны быть надеты на стеклопластиковый стержень).
• Забейте выступающую часть распорного элемента до уровня тарельчатого элемента.

Пример крепления теплоизоляции дюбелем ДС-2 в фасадной теплоизоляционной системе

Конструкторско-технологический отдел ООО «БЗС» готов по техническому заданию заказчика предоставить расчет количества крепежа для утепляемого объекта.
